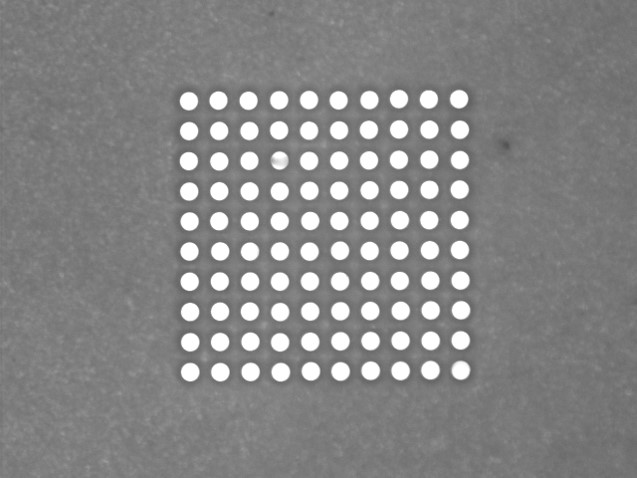

マシナブルセラミックス φ0.02×100穴

マシナブルセラミックス φ0.02×100穴

業界電子部品
用途検査装置
加工内容微細穴加工
精度・公差穴径公差・位置度±0.003
寸法φ0.02mm
板厚0.1mm
材質ホトベールⅡs(マシナブルセラミックス)
ロット 1
参考価格 20万円
納期 10日

概要

こちらの製品はピッチ穴加工を施した電子部品の検査用に使用する治具の一部です。マシナブルセラミックスであるホトベールⅡsを材質としており、穴径φ0.02mm、公差±0.003mm、ピッチ間が0.03mm(穴径:0.02mm、壁厚:0.01mm)となっています。このような微細多孔加工は一般的な環境での加工は難しく、恒温室内に高性能の微細加工機を保有しているからこその加工と言えます。微細加工ドットコムでは恒温室にて23℃±0.5℃の環境を維持し、碌々産業製のAndroidを保有しており、セラミックスをはじめとする様々な材質への微細加工を行っております。ミクロン台の微細穴加工でお困りの際にはご相談ください。

微細穴加工 事例一覧

材質 穴径 穴数 穴ピッチ 穴位置精度
SUS304 φ0.5(深さ25mm) 100穴 0.8 ±0.008 詳しく見る
SUS304 φ0.1(深さ5mm) 100穴 0.3 ±0.008 詳しく見る
マシナブルセラミック φ0.02 100 0.05mm 穴径公差・位置度±0.003 詳しく見る
アルミナ φ0.08 1000 0.15mm ±0.005 詳しく見る
