微細加工ドットコムのVA・VE提案
長穴加工のアスペクト比を低くすることで加工精度の向上・コスト削減を実現する
|

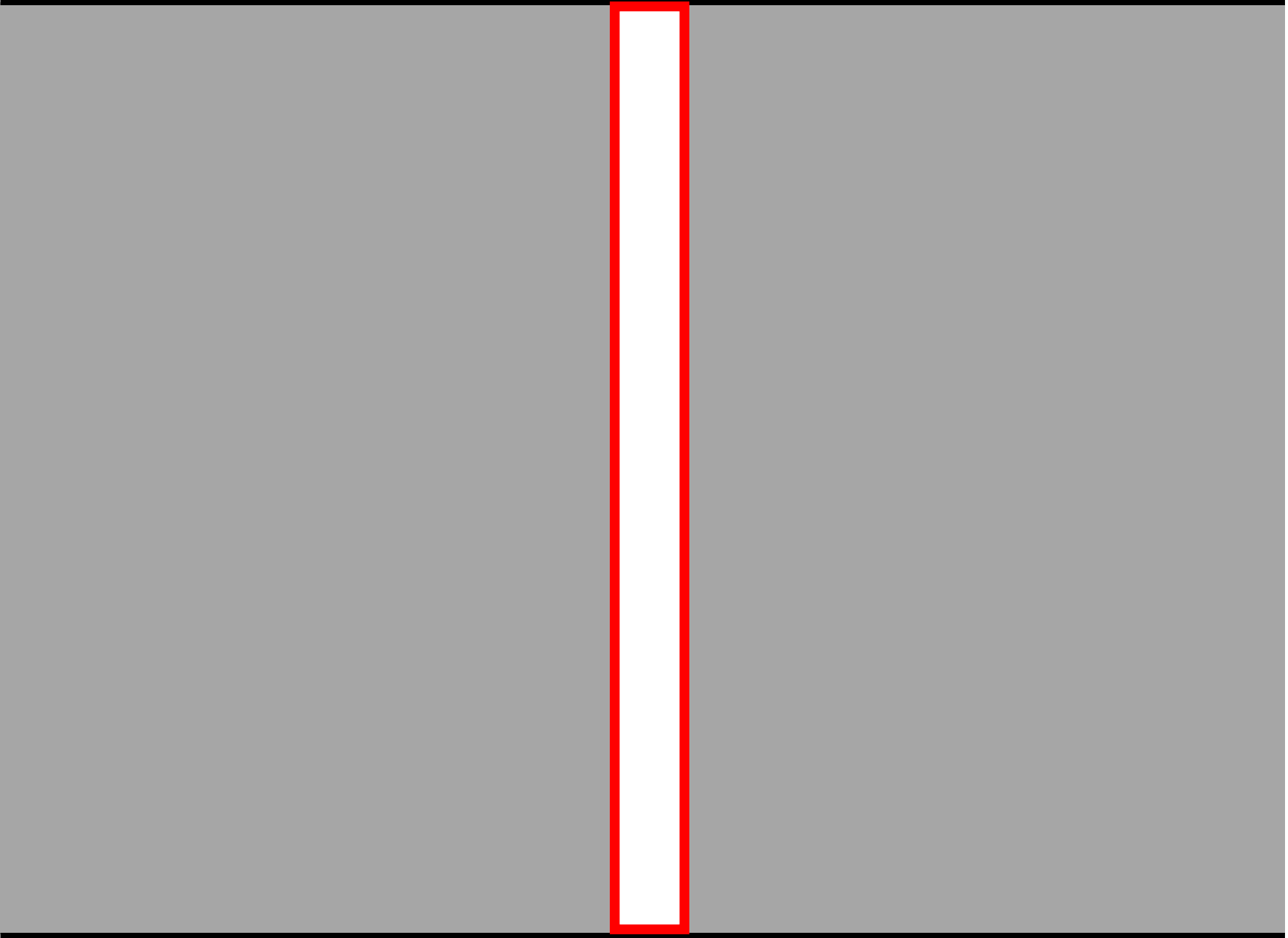

Before
アスペクト比が高い深穴加工の依頼がありました。加工難易度が極めて高く、穴の曲がりや面粗度の低下により精度維持が困難な上、加工時間の増大によりコストが高騰する懸念がありました。 |
 |
After
そこで、設計担当者へ「穴の深さの必要性」の再検討を提案し、機能上必要な深さ以外を裏面からザグリ加工することで、実質的な微細穴の加工長を短縮しました。そして、板厚を局所的に薄くした箇所に微細穴加工を行うことで、加工負荷を低減し、穴径・位置精度の向上と加工コストの削減を両立し大幅なコストダウンを実現しました。 |
アスペクト比が高い深穴加工の依頼では、穴の曲がりや面粗度の低下が発生しやすく、精度の維持が難しいだけでなく、加工時間の増加によるコスト高騰が懸念されていました。裏面からザグリ加工を行うことで、機能上必要な深さを残し、実質的な微細穴の加工長を短縮することで、穴径・位置精度の向上と加工コストの削減を実現しました。
